Yapısal kablolama, binalar ve tesislerde bilgi iletişim altyapısının kurulumu için kullanılan standartlaştırılmış bir yaklaşımdır. Bu kablolama yöntemi, veri, ses, video ve diğer iletişim sinyallerinin etkin bir şekilde iletilmesini sağlar. Yapısal kablolama genellikle aşağıdaki uygulamalarda kullanılır:
- Veri Ağı: Yapısal kablolama, veri ağları için temel altyapıyı oluşturur. Bilgisayar ağlarında, LAN'lar (Local Area Network) ve WAN'lar (Wide Area Network) gibi veri iletişimi sağlayan ağlar, yapısal kablolama aracılığıyla bağlantıya geçer. Bu, veri paylaşımı, internet erişimi ve diğer ağ hizmetlerinin sunulmasını sağlar.
- Telefon Sistemi: Yapısal kablolama, telekomünikasyon sistemlerinin (telefon hatları, VoIP, PBX vb.) kurulumunu destekler. Telefon hatları ve diğer iletişim cihazları, yapısal kablolama ile bina içinde düzenlenir ve yönlendirilir. Bu sayede, telefon hizmetleri verimli bir şekilde sunulur.
- Ses ve Video: Yapısal kablolama, ses ve video iletişimi için de kullanılır. Bu, konferans sistemleri, görsel sunumlar, IPTV (Internet Protocol Television), dijital yayınlar ve ses/video dağıtımı gibi uygulamaları içerir. Ses ve video sinyalleri, yapısal kablolama üzerinden iletilir ve bina içindeki doğru noktalara yönlendirilir.
- Güvenlik Sistemleri: Yapısal kablolama, güvenlik sistemlerinin (güvenlik kameraları, erişim kontrol sistemleri, alarm sistemleri vb.) kurulumunu destekler. Bu sistemlerin veri iletişimi, yapısal kablolama ağı üzerinden sağlanır. Güvenlik cihazları, uygun noktalara bağlanır ve kontrol merkezleriyle iletişim kurar.
- Bina Otomasyonu: Yapısal kablolama, bina otomasyon sistemlerinin (aydınlatma kontrolü, HVAC kontrolü, enerji yönetimi vb.) kurulumunu destekler. Bu sistemler, yapısal kablolama üzerinden haberleşerek, bina içindeki cihazları kontrol eder ve veri paylaşımı yapar.
Yapısal kablolama, farklı uygulamaların bir araya gelerek entegre bir iletişim altyapısı oluşturmasını sağlar. Bu sayede, bina içindeki iletişim ihtiyaçları etkili bir şekilde karşılanır, daha iyi performans elde edilir ve gelecekteki teknoloji ihtiyaçlarına kolaylıkla adapte olunabilir.
Yapısal kablolama, uzun süreli ihtiyaçlar için oluşturulan ve gerektiği zaman değişiklik yapılabilen bir kablolama türüdür ve tüm sistemin yükünü taşıyabilen bir alt yapı sistemi vardır. Kullanılan sistemleri ayırt etmeden tüm sistemlere uygun bir kablolama sistemi sunmaktadır. Yapısal kablolama sınırlı alandaki birimleri birbirine bağlamak ve enerji ihtiyaçlarını karşılamak için de kullanılabilir. Bir diğer temel amacı ise kurulan network'ü sorunsuz bir şekilde genişletebilmektir.
Yapısal kablolama günümüzde her alanda sıklıkla kullanılmaktadır. Binanın inşaat aşamasından başlayarak bitiş aşamasına kadar olmazsa olmaz bir uygulama olmasının yanı sıra internet, bilgisayar, telefon, yangın, alarm, güvenlik sistemlerinde de tercih edilmektedir. Binalar için kullanılan yapısal kablolama ilk maliyet ve sonraki maliyetler için yapılan harcamayı düşürür. Yani bina yapılarının uzun dönemde dekorasyon ve tamirat giderlerini en aza indirir. Bu sistemleri kurmak için farklı kablolama sistemleri de kullanılabilir. Bu kullanılacak olan sistemleri ileriki dönemlerde gelişmeye uygun şekilde tercih etmek de önemlidir.

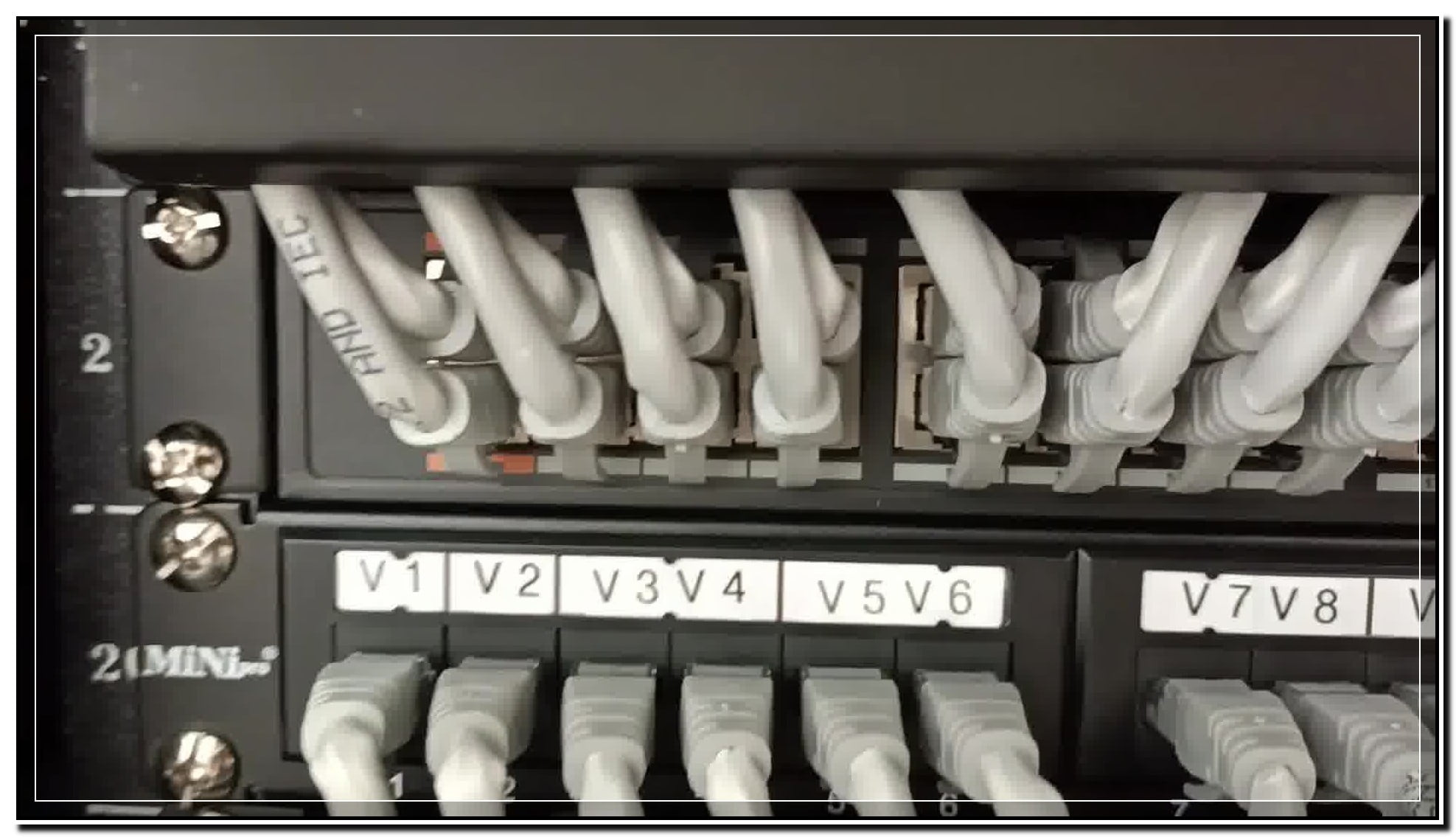

Kablolar, kabinet, data plug, patch panel gibi pasif ekipmanlarla oluşturulabilen bir altyapısı vardır. Bu altyapı sağlıklı bir network, haberleşme ve güvenlik sistemlerinin temelini oluşturmaktadır. Kurulmuş olan bu alt yapılar uzun yıllar boyunca şirket ihtiyaçlarını rahatlıkla karşılayabilmektedir. Bununla birlikte yapısal kablolama sistemleri şaft sistemi ve kablo kanallarından faydalanarak binanın iç ve dış bağlantılarını da sağlamaktadır.
Yapısal Kablolama Uygulamaları
Yapısal kablo uygulamaları bakır ya da fiber optik kablolar kullanılarak gerçekleştirilebilmektedir. Kablo çeşidine karar verilirken kullanım amacına uygun hız ve bant genişliği göze alınırken bunun yanı sıra maliyete ve uygulama kolaylığına da bakılmalıdır. Yapısal kablolamaya uygun olarak tasarlanan altyapılar uzun yıllar boyunca hizmet verebilmektedir. Çok sayıda farklı sistemi desteklediği için kurulduktan sonra değişiklik yapmak için harcanacak olan maliyeti ve zamanı en aza indirgemektedir.
Yapısal Kablolamanın Avantajları
. Uzun süreli kullanımda ortaya çıkabilecek olan gereksinimleri de rahatlıkla karşılayabilir.
. Kablolar karmaşık görüntüsünden kurtularak daha az yer kaplar.
. Sistemin getirdiği esneklik ile herhangi bir veri noktası ya da telefon hattını başka bir yere taşımak kolaylaşır.
.Yapısal kablolama üzerinde oluşan arızalar kısa süre içersinde tespit edilir ve sorun kolaylıkla ortadan kaldırılır.
. Bilgisayar, sunucu, yazıcı, program, veritabanı gibi donanımlar ve yazılımlar tam kapasitede çalıştırılabileceğinden ekipler arasındaki bağlantı ve verimlilik de artar.
. Kurulumda kullanılan bilgisayar, güvenlik kamerası, yazıcı gibi birçok donanım aynı kablolama üzerinden çalışabilmektedir.
. Yapısal kablolama ile video konferansı, internet ve intranet gibi uygulamalar da desteklenebilmektedir.
Yapısal Kablolama Uygulamasının Aşamaları
. Keşif
. Kanallama ve kablo çekimi
. Etiketleme ve test işlemi
Yapısal Kablolama Standartları
Yapısal kablolama standartları üç çeşittir. Bunlar;
. Amerika = TIA / EIA 568
. Uluslararası = ISO / IEC – 11801
. Avrupa Birliği = EN 50173
